En los proyectos de desarrollo de producto, disponer de información dimensional fiable en el menor tiempo posible con un mapa de color puede marcar la diferencia. En Tecniman Metrología hemos realizado recientemente el escaneado 3D de tres referencias de piezas de inyección de plástico para el sector de la automoción, generando un mapa de color que permitió al cliente validar sus prototipos antes de una importante reunión con un fabricante Tier 1.
Un plazo ajustado para la validación de prototipos
El cliente necesitaba con urgencia la medición dimensional de varias piezas de inyección de plástico para presentar los informes de validación durante una revisión de prototipos.
Tras recibir las piezas en nuestro Laboratorio de Metrología, reorganizamos la planificación del departamento para dar respuesta dentro del plazo requerido.
Para el trabajo utilizamos:
- Escáner 3D HandySCAN de Creaform.
- Software de inspección VX.
- Software de medición PolyWorks.
Esta combinación nos permitió obtener una digitalización precisa de las piezas y realizar una comparación completa con el modelo CAD.
¿Qué es un mapa de color?

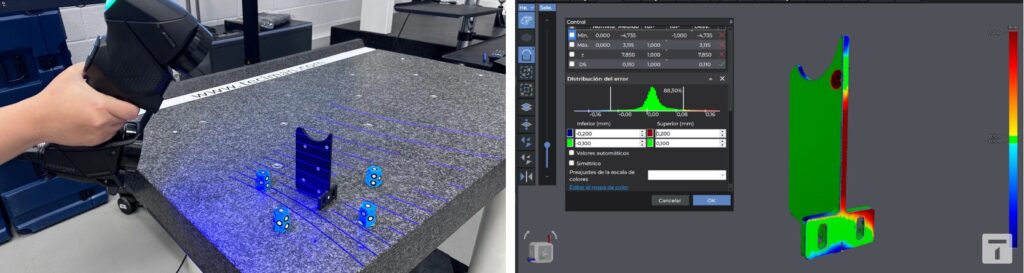

El mapa de color es una representación gráfica que muestra las desviaciones entre la geometría real de una pieza y su modelo CAD.
Mediante una escala de colores es posible identificar de forma inmediata las zonas donde existe exceso o falta de material, facilitando la interpretación de los resultados sin necesidad de analizar únicamente tablas de medidas.
Esta visualización agiliza tanto la validación dimensional como la comunicación entre los departamentos de calidad, ingeniería y fabricación.
Ventajas del mapa de color en piezas de inyección de plástico
En componentes fabricados mediante inyección de plástico, el mapa de color ofrece información muy valiosa sobre el comportamiento del molde durante el proceso de fabricación.
Entre sus principales ventajas destacan:
- Identificación rápida de desviaciones dimensionales.
- Detección de zonas con exceso o falta de material.
- Comparación completa con el modelo CAD.
- Apoyo en la optimización y ajuste del molde.
- Agilidad en la toma de decisiones durante el desarrollo del producto.
Gracias a esta información, los fabricantes pueden reducir tiempos de validación y minimizar iteraciones antes del lanzamiento a producción.
El resultado
El cliente recibió toda la documentación necesaria antes de la visita de su cliente Tier 1, incluyendo los informes dimensionales y los mapas de color, lo que le permitió validar sus prototipos con información precisa, visual y fácilmente interpretable.
En Tecniman Metrología ayudamos a nuestros clientes a obtener resultados fiables en plazos ajustados, combinando tecnología de escaneado 3D, software de inspección avanzado y un equipo especializado en metrología dimensional.
