Depuis Téciman On vous explique comment, grâce au service rénovation, une machine à mesurer obsolète peut devenir une nouvelle chez le 95%. Avec tous les avantages que cela implique.

A titre d'exemple de cas récent, nos techniciens ont réalisé une mise à jour complète de la machine à mesurer tridimensionnelle (MMC) ZEISS PMC 850 le rendant pleinement opérationnel et avec l'installation du logiciel Touchez DMIS. Ce projet représentait un défi en raison de l'âge de la machine, remontant aux années 80.

L'objectif du client, Industrias Iname – entreprise d'usinage appartenant au Groupe Basque Metal, était de rendre opérationnelle une machine tridimensionnelle de grande valeur tombée en désuétude au fil des années. Le travail a été entièrement développé sur site, dans les installations du client en Navarre.

Procédure réalisée :

Premier, L'équipe technique de Téciman, a fait un revue approfondie de la partie mécanique de la machine. Remplacement des éléments nécessaires (courroies, tube pneumatique, nettoyage des patins et guides, etc.) pour obtenir un bon fonctionnement.

Après, l'électronique a été mise à jour à Renishaw UCC, en collaboration avec le règles de lecture et le encodeur avec Renishaw de résolution 0,1 µm.

Ensuite, le logiciel a été installé TouchDMIS CAO au dernier niveau, gagnant ainsi toutes les capacités des logiciels modernes et la simplicité d'utilisation de TouchDMIS.

Pour obtenir une meilleure fonctionnalité une tête robotique a été ajoutée Renishaw PH10M avec axes de tournage supplémentaires. De plus, un changeur automatique de modules de sonde TP20, modèle Renishaw MCR20. Ces dernières améliorations sont dues au fait que le modèle tridimensionnel avait en standard une tête fixe, il ne pouvait donc pas orienter les sondes et limitait donc ses performances.

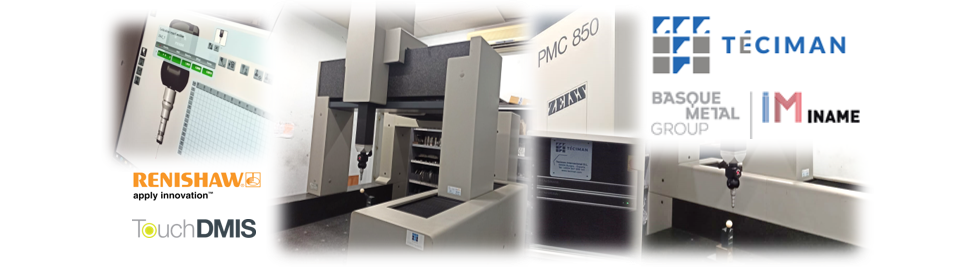

Le service de rénovation de MMC de Téciman (exemple d'image ci-dessus) permet, de manière plus économique, d'opter pour les dernières mises à jour du secteur et d'obtenir une amélioration notable de sa fonctionnalité et de sa productivité. Pour plus d'informations, consultez notre catalogue de MMC dans rénové par Téciman.
