Cómo una solución de ingrávido sobre monorraíl eliminó los riesgos ergonómicos en un almacén con estanterías móviles
La mejora de la ergonomía y la seguridad en los procesos logísticos es uno de los principales desafíos de la industria actual. En muchos almacenes, los operarios continúan realizando tareas de manipulación manual de cargas que, aunque puedan parecer asumibles de forma puntual, generan un importante desgaste físico cuando se repiten durante toda la jornada laboral.
En Téciman Ingeniería hemos desarrollado e implementado una solución de manipulación asistida mediante ingrávido suspendido sobre monorraíl para eliminar los riesgos ergonómicos asociados al manejo de bobinas en un almacén industrial con importantes limitaciones de espacio.
El desafío: manipulación manual de bobinas y riesgo ergonómico
Nuestro cliente se enfrentaba a una situación habitual en muchos entornos industriales: los operarios debían manipular manualmente bobinas de aproximadamente 25 kg de peso de forma continua durante su jornada laboral.
Esta operativa suponía varios problemas:
- Fatiga física acumulada.
- Incremento del riesgo de lesiones musculoesqueléticas.
- Menor eficiencia en las operaciones de almacenamiento y preparación de pedidos.
- Necesidad de mantener la productividad sin comprometer la seguridad de los trabajadores.
Además, el almacén presentaba una complejidad adicional debido a la presencia de estanterías móviles y una altura disponible muy reducida para la instalación de nuevos equipos de manipulación.
Análisis de ingeniería para una solución a medida
Antes de definir la solución técnica, nuestro equipo de ingeniería realizó un análisis completo de la operativa del almacén, estudiando los recorridos de los operarios, los puntos de recogida y depósito de las bobinas, las restricciones estructurales y los movimientos de las estanterías móviles.

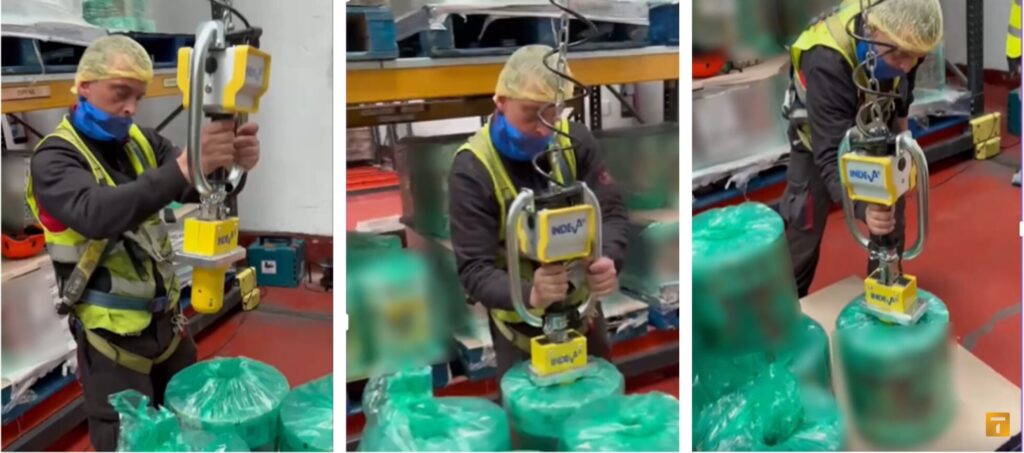

Tras este estudio, se determinó que la mejor alternativa era la implantación de un sistema de ingrávido capaz de elevar, desplazar y posicionar las bobinas con total seguridad y mínimo esfuerzo por parte del operario.
El objetivo era conseguir que el trabajador pudiera manipular las cargas de manera prácticamente ingrávida, eliminando los sobreesfuerzos y mejorando significativamente las condiciones ergonómicas del puesto.
Diseño de un sistema monorraíl adaptado al almacén
Para garantizar el acceso a todas las ubicaciones de almacenamiento, se diseñó un sistema monorraíl de 17 metros de longitud completamente adaptado a las características del almacén.
Este sistema permite al manipulador ingrávido recorrer toda la zona de trabajo de forma fluida, facilitando el transporte y posicionamiento de las bobinas en cualquier ubicación requerida.
La solución fue especialmente diseñada para integrarse en un entorno donde cada centímetro disponible era crítico, manteniendo la funcionalidad de las estanterías móviles y evitando interferencias con la operativa habitual.
- Ver vídeo del sistema en funcionamiento: https://youtube.com/shorts/CxKx63OZAa4?feature=share
Optimización de la altura disponible mediante una solución estructural específica
Uno de los mayores retos del proyecto fue la limitada altura libre existente en la instalación.
Para resolver esta situación, nuestros ingenieros desarrollaron una solución estructural específica basada en una viga auxiliar y un sistema de anclajes diseñados a medida.
Gracias a esta configuración fue posible:
- Integrar el monorraíl dentro del espacio disponible.
- Evitar interferencias con las estanterías móviles.
- Maximizar la altura útil de trabajo.
- Garantizar la estabilidad y seguridad de la instalación.
Este enfoque permitió aprovechar al máximo la infraestructura existente sin necesidad de realizar modificaciones significativas en el almacén.
Seguridad integrada entre el ingrávido y las estanterías móviles
La seguridad fue otro aspecto clave del proyecto.
Para evitar posibles riesgos durante la operación, nuestro equipo de ingeniería de automatización desarrolló un sistema de seguridad que coordina el funcionamiento del manipulador ingrávido con las estanterías móviles.
El sistema impide el movimiento de las estanterías mientras el ingrávido no se encuentra en su posición de aparcamiento, eliminando posibles interferencias y garantizando una operación completamente segura tanto para los trabajadores como para la instalación.
Beneficios de la solución de ingrávido implementada
La implantación de este sistema ha permitido obtener importantes ventajas operativas y ergonómicas:
- Eliminación de los esfuerzos asociados a la manipulación manual de bobinas.
- Reducción del riesgo de lesiones y bajas laborales.
- Mejora de la ergonomía en el puesto de trabajo.
- Incremento de la seguridad operativa.
- Optimización de los tiempos de manipulación.
- Integración perfecta en un espacio con importantes limitaciones dimensionales.
- Mayor comodidad y productividad para los operarios.
Ingeniería aplicada a la mejora de la ergonomía industrial
La incorporación de sistemas de ingrávido se ha convertido en una de las soluciones más eficaces para mejorar la ergonomía en procesos industriales que requieren la manipulación frecuente de cargas.
En Téciman Ingeniería diseñamos soluciones personalizadas que combinan ingeniería mecánica, automatización y seguridad industrial para adaptar cada proyecto a las necesidades específicas de nuestros clientes, garantizando entornos de trabajo más seguros, eficientes y productivos.
Si tu empresa necesita optimizar procesos de manipulación de cargas, reducir riesgos ergonómicos o integrar sistemas de ingrávido en espacios complejos, nuestro equipo puede ayudarte a desarrollar la solución más adecuada para tu instalación.
