Cuando una máquina tridimensional de grandes dimensiones sufre una avería crítica, sustituirla puede parecer la única alternativa. Sin embargo, la reparación especializada y la ingeniería inversa pueden ofrecer una solución técnica y económicamente viable.

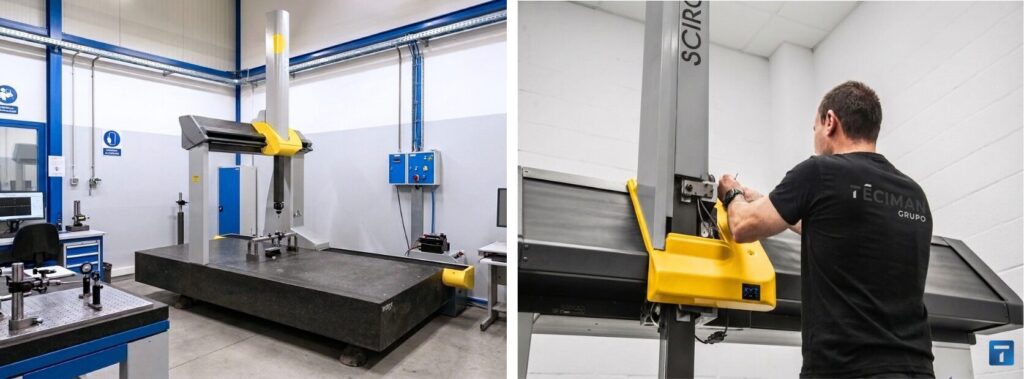

Este es el caso de una DEA Global 12.30.10, una máquina de medición por coordenadas (MMC) que el fabricante había declarado “irreparable” después de sufrir una avería provocada por un impacto en el eje Z.
La avería afectó a una pieza estructural de unión entre el puente y el eje Z, comprometiendo el funcionamiento de la máquina. Tras más de dos meses de espera, el fabricante descartó la reparación, dejando al cliente ante la posibilidad de realizar una importante inversión para sustituir el equipo.
Téciman Metrología acepta el reto de reparar la DEA
Ante esta situación, Téciman Metrología decide abordar la reparación de la DEA Global 12.30.10 mediante un proceso integral que combinó diagnóstico técnico, desmontaje, ingeniería inversa, reconstrucción de componentes y recuperación geométrica de la máquina.
El primer paso consiste en desmontar completamente la MMC DEA, una operación especialmente compleja debido a las dimensiones y características de la máquina. El objetivo es acceder a la pieza dañada, extraerla y analizarla para determinar las posibilidades reales de reconstrucción.
A partir de ahí, el equipo técnico de Téciman Ingeniería desarrolla un proceso de ingeniería inversa de la pieza fracturada, estudiando diferentes alternativas de fabricación y reparación y evaluando su viabilidad técnica.
Este análisis permite definir una solución específica para recuperar el componente y devolver la máquina a unas condiciones adecuadas de funcionamiento.
Ingeniería inversa y reparación de la pieza crítica
La reparación de una DEA Global no consiste únicamente en sustituir una pieza. En una máquina de medición por coordenadas, la precisión geométrica del conjunto es fundamental para garantizar la fiabilidad de las mediciones.
Por este motivo, el proceso incluye:
- Desmontaje completo de la máquina.
- Extracción de la pieza estructural dañada.
- Análisis y estudio de viabilidad técnica.
- Ingeniería inversa del componente.
- Evaluación de diferentes alternativas de fabricación y reparación.
- Reconstrucción y reparación de la pieza.
- Montaje integral de la DEA.
- Ajuste geométrico completo.
- Calibración acreditada por ENAC.
Una vez finalizada la reparación, los técnicos de Téciman Metrología realizaron el montaje de la máquina y llevaron a cabo un ajuste geométrico completo, recuperando la correcta relación entre los diferentes elementos de la MMC.
Finalmente, se lleva a cabo la calibración acreditada ENAC, un paso esencial para verificar el comportamiento metrológico de la máquina y garantizar la recuperación de sus prestaciones.
Una DEA plenamente operativa y 120.000 € de ahorro
El resultado del proyecto es la recuperación de una DEA Global 12.30.10 plenamente operativa, evitando la sustitución del equipo y permitiendo al cliente mantener sus procesos de medición.
La reparación supone un ahorro aproximado de 120.000 € frente a la inversión planteada inicialmente por el fabricante.
Además del ahorro económico, la solución ha permitido reducir los plazos en aproximadamente tres meses, minimizando el impacto que la indisponibilidad de una MMC de estas características podía tener sobre la actividad industrial del cliente.
Reparar una DEA para alargar la vida útil de una MMC
Este caso demuestra que una avería grave no siempre significa que una máquina de medición tridimensional haya llegado al final de su vida útil.
La combinación de ingeniería inversa, conocimiento metrológico, fabricación especializada, reparación mecánica, ajuste geométrico y calibración puede permitir recuperar máquinas de medición por coordenadas que, en determinadas circunstancias, han sido consideradas irreparables.
Para empresas industriales que dependen de sus equipos de metrología para garantizar la calidad de sus procesos, evaluar la posibilidad de reparar una DEA Global puede convertirse en una alternativa especialmente interesante frente a la sustitución completa del equipo.
En este proyecto, la reparación ha permitido dar una segunda vida a la MMC, mantener la capacidad de medición del cliente y evitar una inversión cercana a los 120.000 €.
